今までに溶接したいちばん厚い材料!

アルミブラケット溶接

おはようございます。溶接管理技術者の上村昌也です。
アルミ厚物溶接品のご案内です。



:アルミ厚物溶接



・材料



材料はA5052 製作品の大きさは

W=550mm D=500mm H=250mm 板厚 t=60



・技法



手順は次のように進めました。

①ベース板を機械加工後垂直に板を立て板厚方向を溶接

②補強用のリブ板を取り付け反対側も捨てリブを溶接

③余熱を200℃にて実施

④全周脚長20mmのため、3層盛溶接

⑤変型防止用のリブを外し機械加工にて面出し

⑥アルマイト処理を行いました。

今回は余熱に相当な時間が必要でした。そのおかげで歪みも
少なく製作が完了しました。

・溶接条件



溶接機 Panasonic YC-500WX

交流電流 380A

交流周波数 70Hz

シールドガス Ar+He

タングステン 純タングステン4.8mm

溶加棒 4.0mm

余熱温度 200℃

:まとめ



ここまでの厚板は溶接をしたことがなかったので、溶接によるひずみが
どこまで出るのか検討もできず、不安要素が結構ありました。

しかし、考えてみても先に進まないので【拙速は巧遅に勝る】で取り掛かりました。
なかなかたいそうな物でしたが、製品として出来上がったので、ホッとしています。

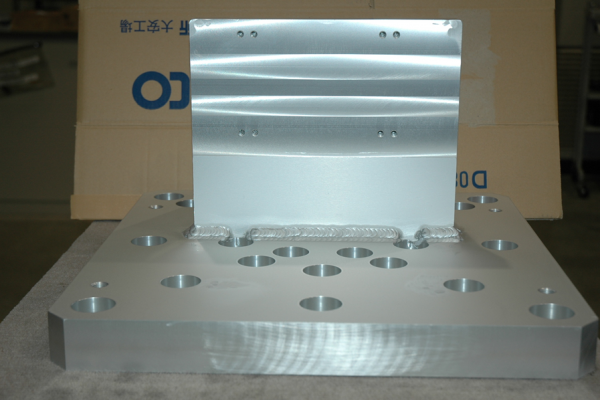

完成品の写真。溶接後、垂直のプレートは機械加工にて底板と直角度0.1mm以内です。

最後になりますが、この様な厚板加工でも製作いたしますので、ご相談頂ければ感謝です。
