アルミベース板を製作しました。

ものづくりだより154号
おはようございます。溶接管理技術者の上村昌也です。

08.21.2020 ブログアップデート



アルミ溶接品のご案内です。



リピート品です。溶接施工要領書通りに歪み防止の
ジグを要所に配置し溶接作業を実施。

想定通りの品物ができました。リピート品だからとなめてかかると
案外前回より、できの悪い製品ができ上がってしまったことが経験上あります。
その様な事がないように溶接施工要領書の指示を守り作業を行いました。

初心わすれべからずですね。

溶接条件

溶接機 Panasonic YC-500WX4
交流電流 300A
交流周波数 70Hz
シールドガス Ar+He
タングステン 純タングステン 4.0mm
溶加棒 2.4mm, 3.2mm,4.0mm

参考
日本溶接協会さんのホームページで

溶接施工要領書の作成の見本が掲載されています。

http://www-it.jwes.or.jp/wps/index.jsp

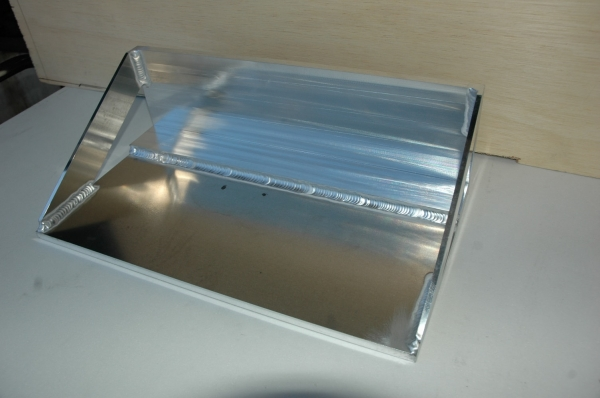

アルミベース板を製作しました。

アルミ溶接品

アルミ溶接品

アルミ溶接品背面
