STPG370-S配管溶接技術

ものづくりだより262号
おはようございます。溶接管理技術者の上村昌也です。

今日はSTPG370-S 配管溶接品のご案内です。

STPG370-S配管溶接技術

材料

STPG370-S 、エルボ、カップリング、ステンレス304シームレス管、
スウェジーロック継手を使いました。

工法

早速材料手配を行いSTPG370、 エルボ、カップリング、ステンレス304シームレス管、
スウェジーロック継手を用意しまして作業開始です。

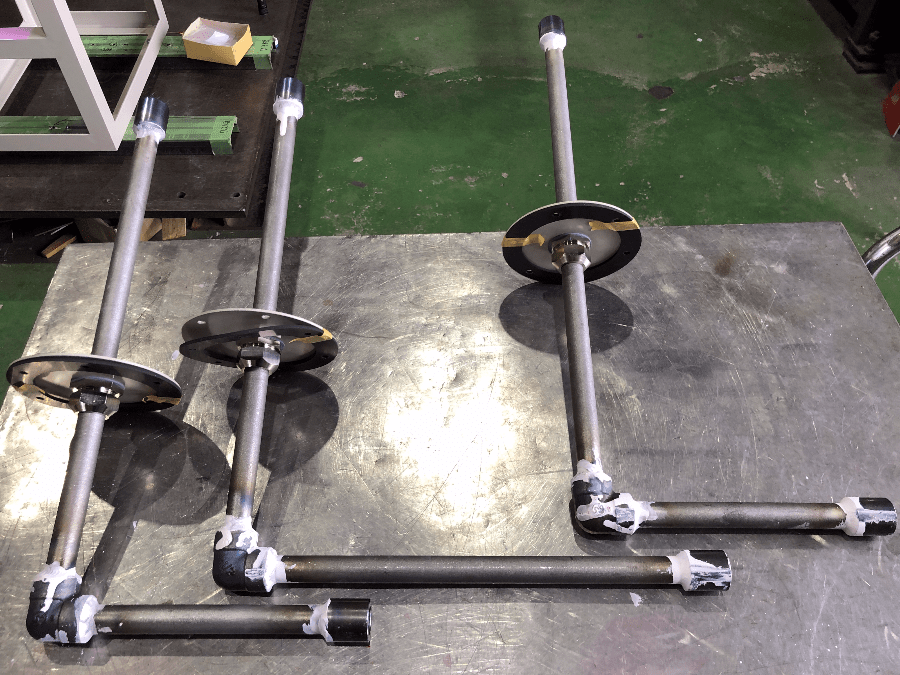

溶接配管は、一部現合加工を要しますがその他は定盤の上で加工ができるので
作業性はいいです。一通り制御盤に組みつけまた溶接配管の開始です。
制御盤はすでに塗装が施してあるので、傷をつけない様、慎重に作業を進めます。

もう一方のステンレス配管につきましては、現合加工で寸法を決めながら、
ハンドベンダーで曲げて行きました。

最終的にお客様のご希望は、ステンレス配管及び溶接配管を行い
漏れ試験に2,9Mpaに合格することでした。

溶接パラメーター

電源装置:Panasonic YC-300BP4 直流
溶接電流: 135A
パルス NA
交流周波数: NA
溶加棒: TG-S50 φ2.0
電極: レアアースタングステン
シールドガス : Ar
予熱 : NA

まとめ

今回もウェッブからの新規問合せでの受注となりました。配管作業+配管溶接品の
製作をお手伝いしました。

溶接後、全ての作業が終わりましたら、窒素ガスで漏れ試験の開始です。
試験圧力は2.9Mpa メーターを見ながら落ち着いたところで、
この状態で30分置くことななっています。

漏れ判定は、各接合部にスヌープ(石鹸水)をかけ調べていきます。
ところがネジ締結部のシールテープ部分から、漏れているところを発見!
増し締めで漏れが止まれば良いのですが、ダメな場合、一から解いてやり直しです。

慣れない作業は手間がかかります。
この様な作業を繰り返しながら、やっと完成しました。

※スヌープはスウェジーロックの商標です。
カニ泡にならなければ合格です。

今回は初めてのお客様でしたので、お打合せに非常に手間がかかりましたが
最終的には検査に合格でき、お納めできたのでホッとしています。良かったです。



下記のサイトで詳しくサイズを紹介されています。

圧力配管用炭素鋼鋼管(STPG 370、STPG 410) JIS G 3454

SGP65A配管溶接事例

STPG370-S配管溶接技術

配管材料の一部

溶接品をPTにて漏れ確認

溶接品をPTにて漏れ確認を実施します。

まずは各溶接接合部に洗浄後浸透液を塗布

浸透液を塗布後10分程度後、清浄除去材にて浸透液を除去、現像液を吹きかけます。 待つことさらに10分程度にて赤い反応がなければ合格です。
