アタッチメントシステム

おはようございます。溶接管理技術者の上村昌也です。

アタッチメントシステム



ドイツデメラー社のアタッチメントシステムを追加購入しました。



ツール



PCボルト

ツールをロックするボルト。

カウンターPCボルト



ツールをロックするボルトですが面取り加工をしてあります。

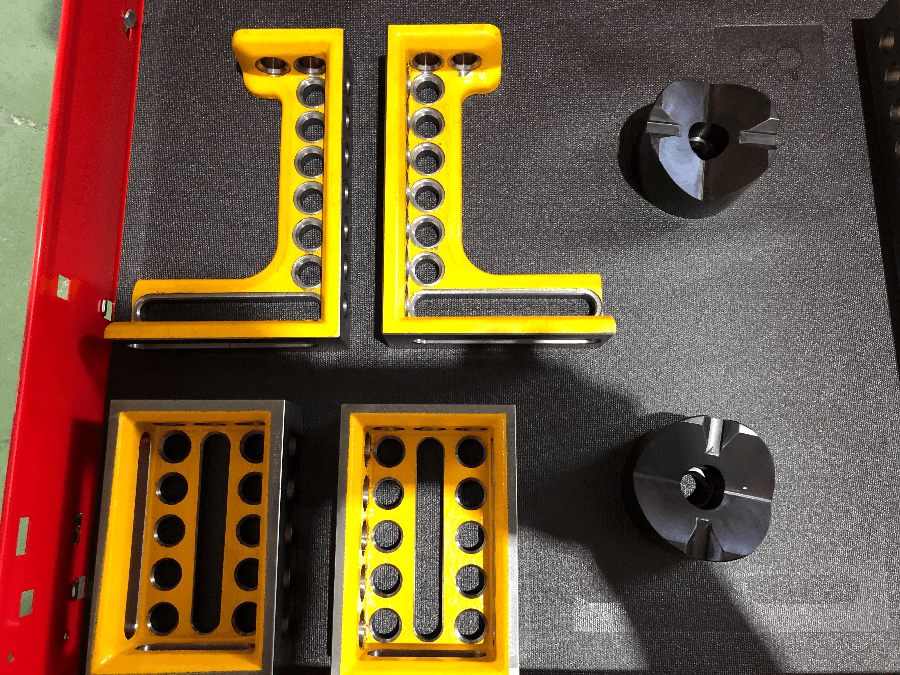

コンソール L,R



クランプの高さ調整や、ワークの面出しなど

アングル H200mm L,R



テーブルの延長する際の袖

スイングクランプ180





ワークを押さえるツール



スイングクランプ45



ワークを斜め45°から押さえるツール

調整式スイングクランプ



標準のスイングクランプよりハイトタイプのクランプ
写真では黄色いステーのもの

スペーサーセット



高さ調整のシム

Vブロック



配管を載せる時のVブロック

ロケートピン



Vブロックの位置決め用ピン

まとめ







今回購入したアタッチメントシステムは、今まで出来なっかった
長尺加工品(2000mm)に対応するためです。

このアタッチメントシステムを利用することにより、より溶接変形の低減
かつリードタイム短縮により、生産性の向上を図るツールとして
期待できます。

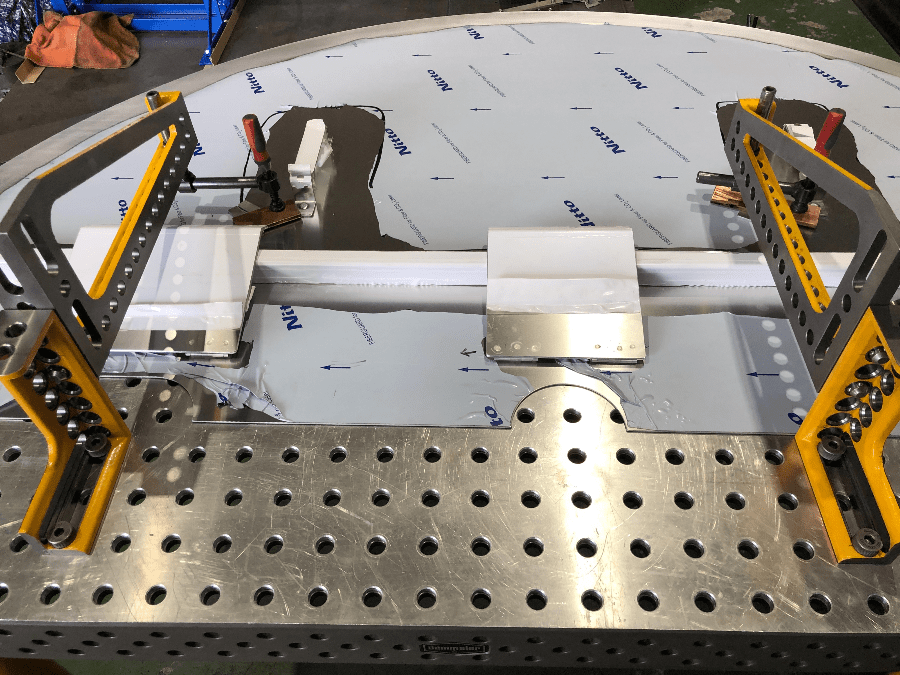

基本のテーブルサイズは800×1200ですが、アングルやコンソールを
継ぎ足していく事により、懐の深い締結や基本サイズからテーブルの
延長として、大型サイズにもきちんと対応してくれる拡張性の
高いツールです。

早速、作業に使いましたがとても使い易く、作業範囲が広がった事で
より高精度な溶接加工品が出来上がります。
