SUS304真空チャンバーの製作

ものづくりだより41号
おはようございます。

溶接管理技術者 アルミ溶接士(TIG GTAW)の上村昌也です。

: SUS304真空チャンバー



・材料

平板からロール加工、レーザ切断、旋盤加工にて部材を形成しています。
フランジはICF200A,150A,100A,65A を使っています。

・溶接技術

溶接は内面溶接及び外側溶接です。今回は高真空ではないので
内面研磨はしていません。



:まとめ



ステンレスチャンバーは清浄な溶接接合面を作る事が肝要です。
特にレーザー加工後のバリなど綺麗に取り除き溶接を行います。

今回は溶接後の漏れ試験は、浸透探傷試験で外部に真空試験を委託しました。
規定の真空度まで問題なく達しましたので合格できました。

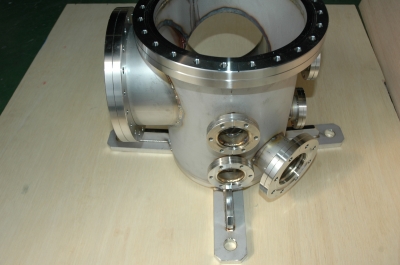

溶接部材一式
