手間のかかるお仕事歓迎!カール加工!

ものづくりだより175号
おはようございます。溶接管理技術者の上村昌也です。

SUS304 t=1.0mm カール加工のご案内です。

気密性が必要なコンテナケースのご注文を頂きましたので製作しました。
ケガ防止のため側面立上がりの端面部をカール加工しました。
カール加工は専用の金型が必要になってきます。

写真の金型は先代がこしらえた物でさらに改良を加えて
作業性を向上させました。また溶接による歪の発生を抑えるために
すみ肉溶接ではなく板金を折り返して側面にて溶接を実施。

平面で溶接をすることで歪の発生を押えることが出来ます。
今回も手間のかかる作業でしたが弊社ではこのような手間のかかる仕事が
非常に多いので大歓迎です。

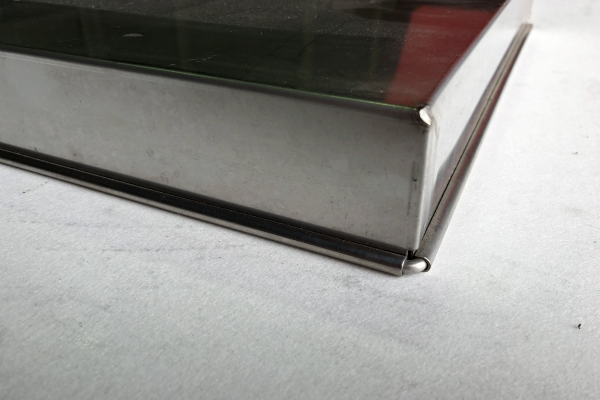

SUS304カール加工

SUS304カール加工1

SUS304カール加工2

SUS304カール加工2

SUS304カール加工金型

SUS304カール加工金型
