アルミチャンバー

A5052 T=20mm TIG溶接にて接合しました。

ワークサイズは350mm×350mm×250mm

手順は次の通りです。
①所定の板材を購入後開先加工を行いました。
②四辺を組合せ底板を貼付けました。
③内外面全周溶接にて接合しました。
④溶接後、漏れ試験を実施しました。
⑤機械加工屋さんにて上面及び底板の加工をしてもらいました。
⑥弊社にてヘアライン仕上げ後アルマイト処理。

溶接条件

溶接機 Panasonic YC-300BP4
交流電流 220A,250A
交流周波数 200Hz
シールドガス Ar+He
タングステン 純タングステン 3.2mm
溶加棒 3.2mm
余熱温度 200℃

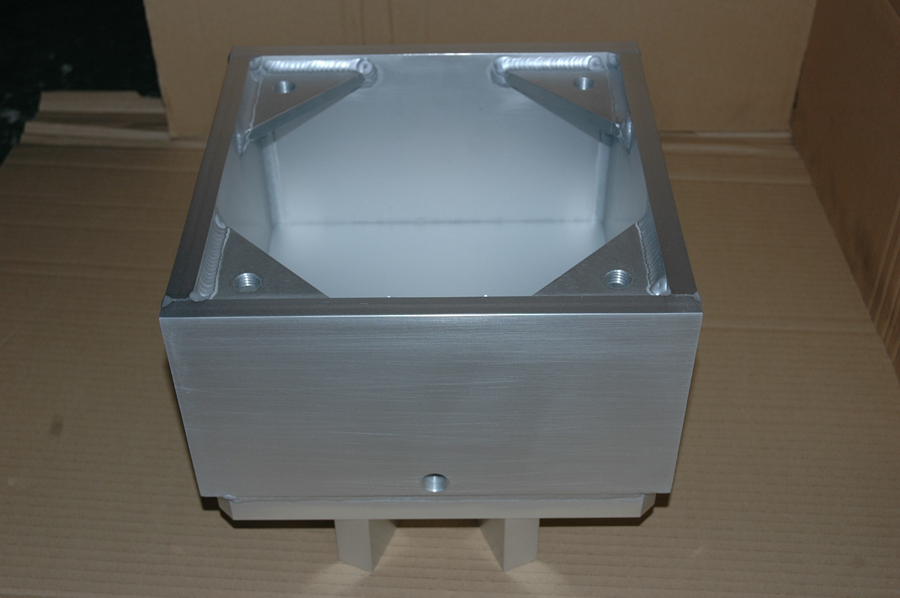

アルミチャンバーです。上下面機械加工にて面出しを行っています。
