【チタン溶接】板厚1mm vs 20mm｜異厚突き合わせを「運」ではなく「論理」で攻略する

板厚1mmと20mm。
同じチタンでも、熱容量は別物です。
この厚み差を「勘」で渡ると、高価な材料は簡単にスクラップになります。

今回は、研究開発機関向けに対応した【チタン製・異厚気密容器】について、
板厚1mmと20mmという極端な厚み差をいかに克服し、PT（浸透探傷試験）合格レベルの気密溶接にまとめたか、
“再現可能な手順”として整理します。

EVIDENCE / 証拠

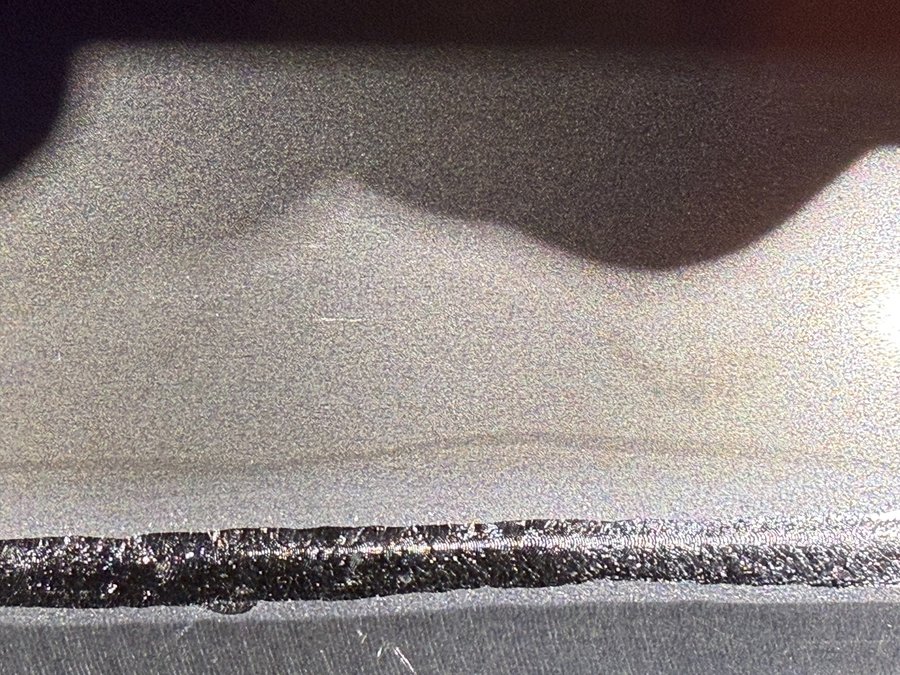

溶接ビードを拡大撮影し、余盛・ビード幅・表面粗さを確認した外観写真です。欠陥（ピット／アンダーカット）や溶け込み境界の状態をチェックし、品質記録として残します。

よくある課題｜「1mm vs 20mm」で何が問題になるのか

チタンの異厚接合は、現場泣かせの難題です。
難しさの正体は、溶接条件そのものではなく「熱の偏り」にあります。

• （課題①）20mmに合わせて電流を上げると、1mmは一瞬で溶落して穴が開く。
• （課題②）1mmに合わせて電流を下げると、20mm側が熱を奪い溶け込まない（ヒートシンク現象）。
• （課題③）容器用途のため、ピンホール・クラックが許されず、PT合格が必須になる。

市販品や一般的な段取りの延長では成立しにくく、
「薄板を守りながら、厚板に確実に溶け込ませる」という矛盾を同時に満たす必要があります。

原因｜なぜ一般的な方法では解決できないのか

本質は、熱容量の圧倒的なアンバランスです。
ここを見誤ると、どれだけ条件表をいじっても安定しません。

• （原因①）厚板側は巨大なヒートシンクとして機能し、熱を急速に拡散させる。
• （原因②）薄板側は熱容量が小さく、わずかな過入熱で溶落・組織劣化が起きる。
• （原因③）チタンは酸化に弱く、裏面のバックシールドが不完全だと欠陥化が早い。

調整するのは「電流」ではありません。
調整すべきは「熱の行き先」と「酸素の遮断」です。

したがって、表面的な溶接条件の調整ではなく、
物理法則に基づいた段取り設計（治具・狙い・シールド）が重要になります。

解決策｜数学者の思考で解く「論理的溶接」

私は今回、数学の名著『いかにして問題をとくか（G.ポリア著）』の思考法を、段取りに落とし込みました。
「未知のものは何か？」「条件は何か？」を整理し、次の3点に絞って対策しました。

①【熱制御】アークの狙いは20mm側“一点集中”

薄板（1mm）にアークを当てる設計は、成立しません。
狙いは徹底して20mm側です。厚板側で溶融プールをつくり、その余熱だけで1mm側を舐めるように融合させます。
これにより、薄板の溶落を防ぎながら、厚板への確実な溶け込みを確保します。

②【物理的工夫】銅製チルブロックで“薄板を守る”

薄板側は、熱が逃げないと一瞬で破綻します。
そこで熱伝導率の高い銅製の当て金（チルブロック）を密着させ、薄板の過入熱を物理的に逃がします。
結果として、歪み・酸化・溶落リスクを同時に抑制できます。

③【品質保証】専用治具で“完全バックシールド”

チタンは酸化したら終わりです。
容器の内側形状に合わせた専用治具を製作し、アルゴンが滞留する構造にして裏面までガスでパックします。
酸素を遮断することで、銀色のビードを安定して再現できます。

異厚接合は、特殊技能というより「特殊な段取り」です。
条件が揃えば、結果は再現できます。
逆に言えば、条件が揃っていない状態で「やってみる」は危険です。
