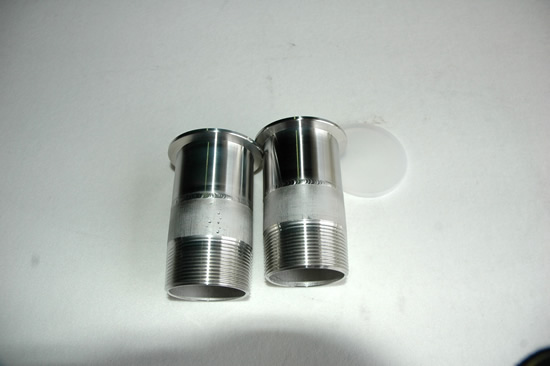

SUS304 50A低真空配管

材料

NWフランジ 50Aパイプ　50Aニップル

手順

手順は次の通りです。
①フランジ、パイプ、ニップルをバックシールドをして全周溶接。
②PTにて漏れ試験。
③酸洗い。
④変色部を仕上げ

パイプ内をバックシールドをしまして
TIG溶接を実施。浸透探傷試験にて漏れを検査。
酸洗い後、変色部を仕上げました。

溶接条件

溶接機 Panasonic YC-300BP4
直流電流 11A～150A
パルス周波数 55Hz
シールドガス Ar
タングステン レアアースタングステン 2.4mm
溶加棒 SUS308L 1.2mm

SUS304真空配管
