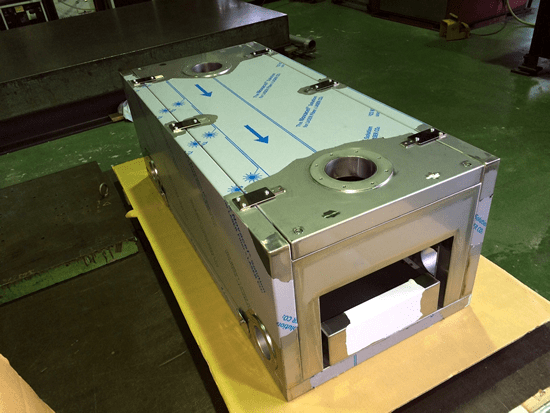

SUS304 カバー組立品

SUS304　2B T=2.0mm 板金カバー組立品

ワークサイズはW=1550 D=530mm H=410mmです

手順は次の通りです。
①ステンレス板をレーザにて切断加工。
②各ブランク材をベンダーにて曲げ加工。
③折り曲げ後、突き合せ部を連続溶接。
④保温材を挿入後、溶接。
⑤組立。

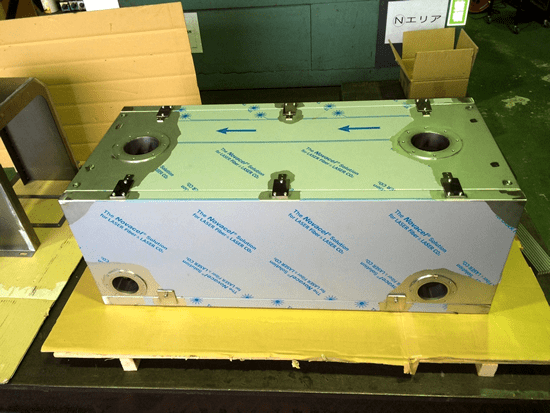

今回は新しい保護シール（ノバセル）を貼ってもらい
レーザー切断を行いました。傷もなく奇麗です。
切断部分はビニールが少し溶けた痕が行く程度で特に
問題ありません。

変折り曲げの出来ない所を連続溶接にて対応しましたが
歪も少なく出来、上手く組立が出来上がりました。

溶接条件

溶接機 Panasonic YC-300BP4
直流電流 5A～110A
パルス周波数 11Hz
シールドガス Ar
タングステン レアアースタングステン 2.4mm
溶加棒 1.0mm
