SUS316L角層

おはようございます。溶接管理技術者の上村昌也です。

SUS316L 角層タンクのご案内です。

ワークサイズはW=1450 D=550 H=400 T=5.0mm

構造は全て板金曲げ溶接構造で組立ました。
製品に傷が入らないように両面にSPVを貼りまして加工したので
かなり手間をかけています。

容器は当然気密溶接なので突き合わせ部は
開先加工後の全周溶接を実施しました。製作完了後、
PT及び24H水張り試験を行い漏れのない事を確認できました。

この後、今回は溶接部の焼取を部分的にスケーラーで
除去をする事になりました。

作業完了後、中性液で中和したのでシミ等がなく綺麗に仕上がりました。

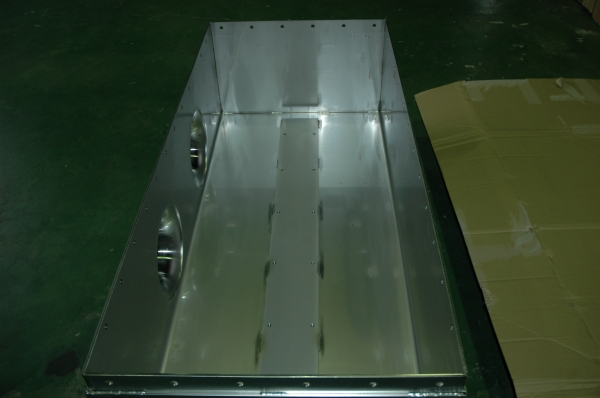

SUS316L角層

SUS316L角層1


SUS316L角層2

SUS316L角層2
