おはようございます。溶接管理技術者の上村昌也です。

07.211.2020 ブログアップデート
溶接技法をまとめました。

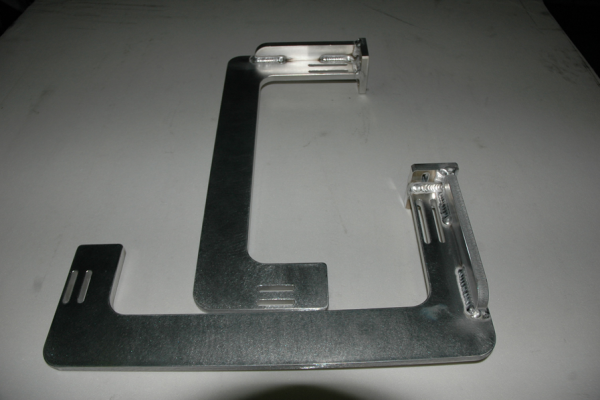

A5052 BRACKET アルミ溶接品

傷の取り方

アルミ溶接品のご案内です。
A5052 T=10mm レーザにて外周及びパーツを切断しました。
ジョブショップは最新式の加工機を導入しているので10mmまでなら
比較的きれいに切断できています。

ダブルアクションor オービタル

とはいえ、若干外面等は手を入れてきれいに仕上げる必要があります。
ダブルアクションサンダーとオービタルサンダーを使い分けまして
全体を研磨します。傷、バリ等を除去し
鋭角部をなくす作業をしています。これでかなり見栄えが違って来ます。

この後、溶接作業にかかるわけですが、アルミ板が汚れているので
アセトンで洗浄します。アルミ溶接で最も大切な前処理を手を抜くと
溶接欠陥が発生し、良好な溶接ビートが得られません。

このページの内容と合わせて、参考になるおすすめコンテンツ

上村製作所

2018.06.14

軽量な蓋はいかがですか？

https://www.kamimura.co.jp/al5052-futa-od1300-02

ものづくりだより204号おはようございます。溶接管理技術者の上村昌也です。A5052 アルミ製容器蓋OD:1300 リーピート契約させて頂いたアルミ容器蓋です...

この記事の続きを見る

溶接技法

溶接電源         : Panasonic YC-300BP4
出力電流         : 交流
交流周波数　　 : 200Hz
パルス            : NA
パルス周波数    : NA
パルス幅          : NA
電流               : 180A
パルス電流       : NA
シールドガス    : He+Ar
タングステン    : 純タン　3.2mm
溶加棒             : A5356BY 2.4,3.2mm
バックガス       : NA
予熱                : ○

まとめ

ワークサイズは450×275 パーツ自体は小さいサイズなので、余熱なしでも
十分可能ですが、少し熱を加えてやると、低電流で溶接が可能となるので
変形も少なくて済みます。

アルミブラケット

A5052 アルミブラケット

A5052 T=10mmアルミ溶接品
